Акт исследования физических свойств
Сравнение физико-механических свойств различных алмазоподобных покрытий
Физико-механические свойства покрытия | DLC (ta-C) «Специальные технологии» | DLC (a-CH) | Алмаз монокристаллический |
Структура | аморфный углерод | аморфный углерод | алмаз |
Плотность, г/см3 | 3.4 - 3.6 | 3.2-3.4 | 3.6 |
Микротвердость, HV, ГПа | 50-100 | 15 - 40 | 70-100 |
Коэффициент сухого трения | 0.15-0.08 | 0.1-0.04 | 0.2-0.05 |

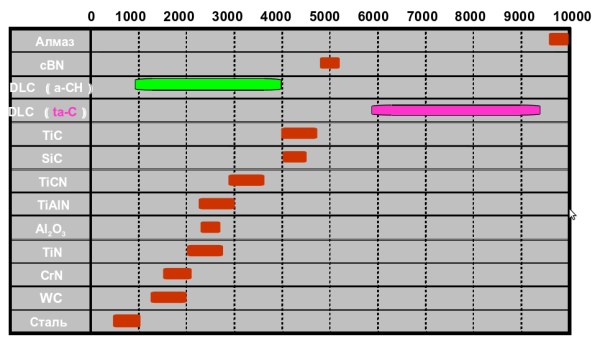

Микротвердость различных упрочняющих покрытий
Многослойное покрытие сложного состава, (от смеси углерода с металлами до чистого углерода) имеет общую толщину 1,0-1,5 микрометра и способно эффективно выдерживать высокие механические нагрузки. Необходимая же величина микротвердости достигается при толщинах от 1,0 микрометра и более.

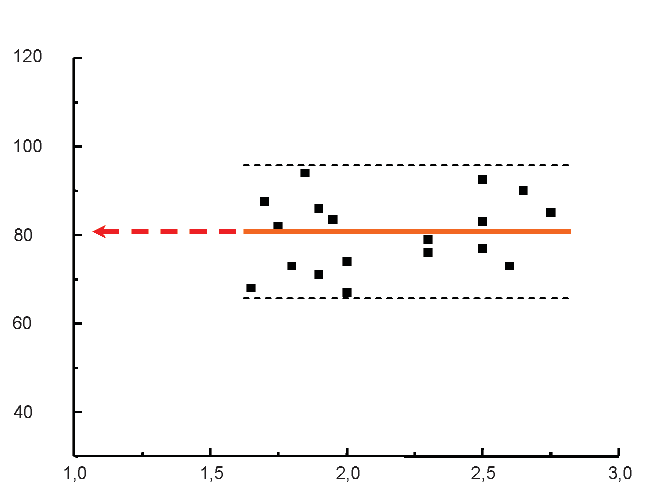

Зависимость микротвердости алмазоподобных покрытий от толщины покрытия
толщина (μm)
В разработанной технологии удалось успешно решить также проблему адгезии, препятствующую широкому внедрению DLC-покрытий в инструментальное производство.
Срок службы инструмента, взаимодействующего с вязкими металлами увеличивается в итоге в несколько раз – от 5 до 20 в зависимости от типа обрабатываемого материала.
Стоит добавить, что только применение метода вакуумного импульсного распыления графита позволяет добиться критериев прочности, установленных для металлобрабатывающих инструментов в соответствии с национальным стандартом качества РФ «Нанопокрытия режущего инструмента на основе алмаза».
Алмазоподобные покрытия DLC (ta-C) обладают набором уникальных характеристик:
- прочное сцепление пленок с напыляемой поверхностью;
- твердость покрытий, сравнимая с твердостью алмаза;
- износостойкость:
- низкий коэффициент трения;
- химическая инертность;
- экологическая чистота;
- биосовместимость;
- прозрачность в инфракрасном диапазоне спектра;
- высокая теплопроводность;
- коррозионная стойкость;
сильное электросопротивление.
